防射线铅防护门的工作原理及结构描述

        (1)平开铅防护门。平开式铅防护门是在门框的一侧设置 有上、下固定饺链，通过饺链将门板与门框连接在一 起，使门板绕饺链轴旋转实现平开门的启闭。
        平开铅防护门主要由门框、门板、饺链、门栓、压紧 机构、缓冲止挡器等组成。如需动力驱动，可安装电动 或液动推杆或其它驱动机构。
        铅防护门开启过程中对墙体的冲击，一般设置有缓冲止 挡器。铅防护门内侧粘接有密封橡胶垫，关闭时与门框贴 合，起密封和缓冲作用。平开铅防护门的结构如图1所示。

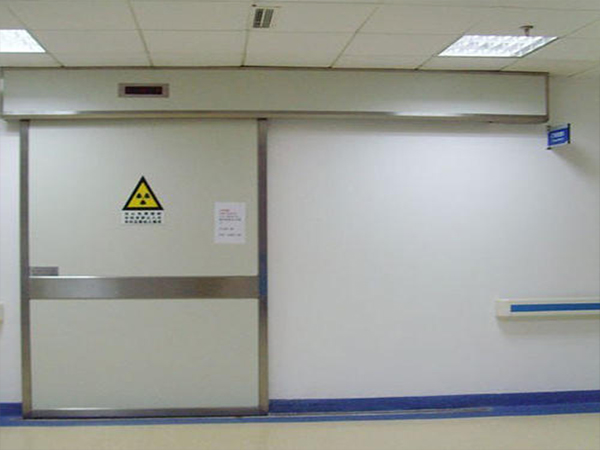

       (2)推拉铅防护门。推拉铅防护门运动方向与门洞垂直， 即平行与墙体方向运动，行走机构装在门体上方或下方 (一般轻质门体安装在上方，可称上挂式驱动推拉防护 门；重门驱动机构安装在下方，称底部驱动推拉铅防护门)。
       推拉铅防护门主要由门板、行走机构、限位装置、把 手、导轨及缓冲止挡器等组成。如需动力驱动，一般采用电机马区动，与起重机大车行走机构类似。
       铅防护门设计时需考虑射线折射后的泄露，一般情况 下，门板与墙体的缝隙根据辐射水平不同，取门板与墙 体搭接宽度的1/5-1/10为好。上挂式驱动推拉铅防护门的 结构如图2所示，底部驱动推拉铅防护门的结构如图3所示。
      (3)旋转铅防护门。旋转铅防护门门体中心设有旋转轴和 駆动机构，运动方式为绕门体中心轴旋转90°后进行开 启或关闭。驱动机构一般装在门体上方或下方。
      旋转铅防护门主要由门板、行走机构、限位装置、把 手、导轨及缓冲止挡器等组成。如需动力驱动，一般釆 用电机驱动，与起重机大车行走机构类似。旋转铅防护门 的结构如图4所示。
       (4)塞式铅防护门。一种是平塞式铅防护门，主要由屏蔽体、滑动导轨、驱动机构(一般釆用电动或液动驱动方式)、 行程开关、缓冲止挡器等组成。主要适用于屏蔽体厚度 要求较大的铅防护门。平塞式铅防护门底部安装承载运行的 轨道，铅防护门的开启和关闭是靠驱动机构实现。门框外 侧需要设置缓冲止挡器，前后极限位置设置行程开关， 防止运行过程中的碰撞。另一种是垂直塞式铅防护门。它 主要通过升降驱动机构带动门板垂直移动，实现屏蔽门 的升降运动。垂直塞式铅防护门主要包括升降驱动机构、 限位机构、定位装置等系统组成。
       垂直塞式铅防护门设计过程中要考虑升降过程中的定 位、缓冲及使用过程中预留检修空间。
