探伤室周围主要由墙体、运送待检工件的大门、迷宫处的小铅门组成，墙体和门体的形式、厚度及结构必须满足国家相关的工业γ射线、X射线探伤卫生防护标准GBZ 132-2002及GBZ117-2006标准。为了满足防护射线的要求，使得防护铅门的尺寸和重量都很大，与一般的大门有着不同的开启关闭传动机构和门体结构设计的要求（目前还没有统一完整的行业标准)。随着技术和生产制造业的发展，铅门厂家巧妙地研制出了自动化程度高、技术含量高、维护方便、安全防范措施更加完善的防护门，以满足使用和防护要求。

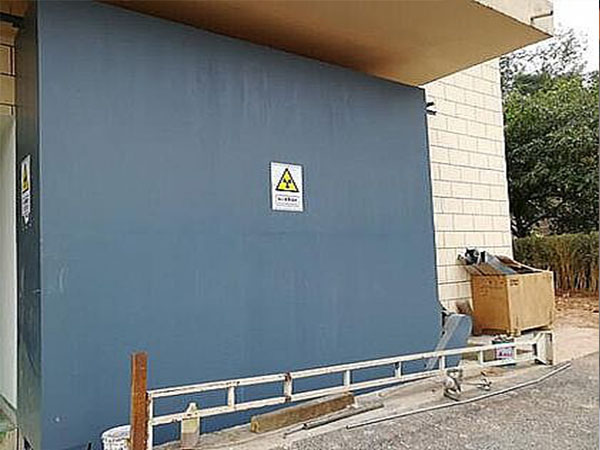

因探伤室受场地结构限制，为此铅门厂家采用自行设计的方案。如图4所示，大铅防护门结构实际上由两扇门组成，即由大移门和边铅门组成，这由于整个移动铅门要插入地下100mm（环评要求)，轮子直径大，己经不能直接装在移门下侧，否则钢轨下埋太深，存在使用维修施工安全问题，所以只能将轮子放在门的下部两侧，在两个轮子之间设计了刚性梁以防向下变形，足以承受铅门的重量，轮子下端必须低于门体下端合适的距离，钢轨采用起重机钢轨，埋在轮子下面。产生的地沟对人的行走和被检测运输用车轨的交叉问题，专门设计了自动翻转机构。为了解决缓冲问题保护电机免受冲击，采用链传动结构驱动滚轮。设计了专用的可拆卸储油轴承座和大移门起重吊耳，以便于维修。边铅门的门铰链结构强度校核设计，边门与墙体之间的防射线泄漏密封均设计采用了高可靠性的专用零部件。
对铅防护门的设计方案进行特点分析后，根据现场条件，自行设计了直接驱动式铅门+边铅门的结构，设计过程中主要解决了地沟问题;滚轮与驱动装置的关系问题;驱动轮结构处的便于维修问题，边铅门的门铰链结构和边铅门与墙体之间的射线泄漏密封问题。其中，为了解决地沟对人行安全和移门与探伤室送工件的运输车用导轨交叉问题，专门设计了自动翻转机构，与其它公司的电机带动型相比，结构简单实用，灵活巧妙，节省空间。
