遥控电动医用铅门的工作原理

密码遥控电动医用铅门(以下简称遥控门)是由密码遥控器(包括发射机和接收机)、主控电路、电力驱动装置、门体等组成。遥控铅门可以在10米内就能使门开启或关闭，操作时只需手持发射机发出密码控制信号，由安装在铅门体附近的接收机接收，并控制电动装置运转，驱使铅门体运动。遥控铅门适用范围广，则密码更能显示其保安防护的优越性.由于遥控接收机置于人不易触及的部位，并且电动装置设于门背后，铅门的正面无门锁，所以铅门不易受到破坏而玻打开，为了防止外人接触门体，尚可安装触摸报警器，则防护性能更高。由于遥控铅门具有独特的优越性，国外发达国家已普遍推广使用。下面介绍遥控铅门的工作原理。

一.密码遥控器

密码遥控器采用红外遥控技术和编译码技术，密码组数超过一百万种。

(1)密码发射电路

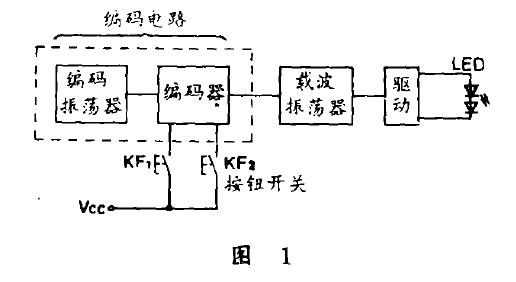

铅防护门密码发射机原理框图和电路图分别如图1、图2所示。

编码振荡器决定编码的频率，通过编码器输出的密码信号去调制4akHz的载波振荡器，输出幅移键控(ASK)的密码信号，驱动发光二极管LED发出红外密码遥控信号.

从图中可看出、密码摇控器与通用遥控器相比，增加了密码编码电路，IC1的1-10脚为编码端子，四态编码，编码端子的连接方式不同则构成不同的密码.编码输入有两种方式:①生产厂家固定了密码.用户可直接使用。②用拨码开关连接，厂家告诉用户密码编码方法，用户使用时可自行编号。前者适用于一般场合，使用方便，缺点是发射机与普通钥匙类似，任何人使用此发射机都能开、关门;后者专用于金库等特殊场所.保密性高，但操作人员须熟记编制的密码号.操作较复杂，且体积略大。

(2)接收电路

接收机原理框图和电路图分别如图3、图4所示。

红外密码遥控信号经光电变换和信号分路译码识别后，根据发射端信号的类型、分别由编码输出KS1或KS2输出有效脉冲。

当图4的编码端与图2中编码端接法一致、并且编码振荡器频率也相同时.接收机中译码电路IC2，可以解出发射机中IC1的密码，即当按下发射按钮KF1时，编码输出KS1有脉冲信号输出，按下KF2时，KS2有脉冲信号输出、以实现密码遥控的功能。KS1经驱动器I控制防辐射铅门的运动方向(电机正、逆、空档)，KS2经驱动器控制铅防护门的运动或停止(电机转动或停止)，只有当继电器I1、I3或I2、I3吸合时，铅门才能动作。当门动作时，任意按动发射电路的KF1或KF2、门都会停止运动。延时环节的作用是当按动发射机按钮后，保证KS连续输出信号，数分钟后自动切断输出，从而保证电动装置在工作完成后自动断电(延时电路见图5),
