胶片铅传递门窗（传片箱）设计制定标准的问题及解决办法

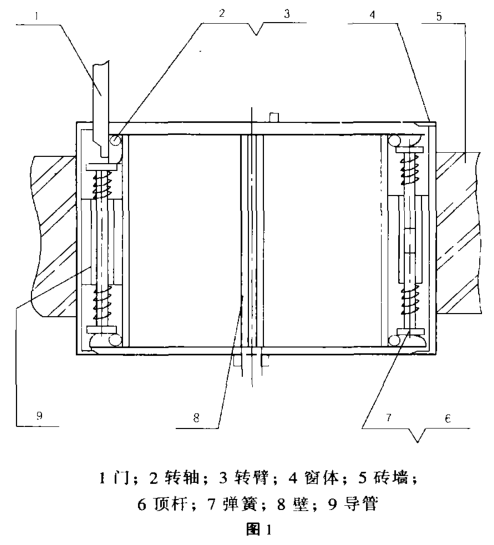

在X射线防护铅门一类装置中，很多是因为没有制定标准而存在大最问题。例如，有一种叫胶片传递窗的，是在摄影室和洗片室之间隔墙上设的一个窗户，它很象是嵌在墙上的一个箱子，中间一堵壁把内部分成左右两间，其中一间放置已摄影待冲洗的片子，另一间则放已冲洗好的片子。每1间两头各有一扇小门分别在墙的两边。要求分别在摄影室里和洗片室里的这两扇小门能够互锁。平时，它们都关闭着，也都能打开，但只要有一扇小门被打开，墙另一边的那扇小门则被锁住，不能打开。目的是保护洗片室工作人员免受X射线伤害。几年来所见胶片传送窗未有合格者，有用木材作结构件的，大多数是互锁机关失灵，门关不紧或且打不开。图1为笔者设计的一种交片窗示意图。

从图1可以看出，平时，四根压缩弹簧使墙两边的四扇小门紧闭，如果有一扇小门被打开，这扇门上的转轴就会跟着转动，焊在这根转轴上的转竹把靠着它的顶杆推人窗内，顶住对边的顶杆，使对边顶杆紧压着对边转轴上的转臂，于是对边转轴无法转动，对边小门就被锁住了。交片窗窗体材料为1.5mm厚钢板，0.5mm厚铅皮。四扇小门材料为0.5mm厚钢板，0.5-1mm厚铅皮，6mm厚25mm宽扁钢。弹簧材料为直径2mm的65Mn弹簧钢丝。转轴材料为直径12mm圆钢。推杆材料为直径12mm和直径50mm圆钢。导管材料为直径16mm壁厚2mm钢管。实践证明这种结构的优点是制造简单，机关动作可靠，不影响存取片工作，能有效防止X线泄漏。

有些电气工程师曾想用电气控制来实现交片窗门的互锁。不管他们用限位开关控制还是用光电控制方法，都必须接220V电源，把它降为12V安全电压，都必须在任一扇门打开时，能接通电磁铁使机关动作锁住对边的门，而当这扇门关闭时，又能让机关复位使对边门可以打开。这样的交片窗不但结构复杂、制造和安装麻烦，还容易受停电、电气元件失灵等彰响。所以，是不可取的。但也必须指出，图1所示机关不适用于医院静化室和走廓之间的静化过道两端门的互锁。这是因为交片窗四扇门的尺寸较小，不会超过550mm x 350mm x 20mm。而静化室过道两端的门则要大得多。
